電気設備図面専用CAD ／ Windows 10・11
Jw_cadの図面もPDFの図面も、そのまま取り込んで続きから描けます。分電盤図・幹線系統図は、配線データから自動で作成。現役の電気工事士が、自分たちの仕事のために作りました。
Windowsパソコン専用のソフトです。スマートフォンで見ている場合は、このページのリンクを自分にメールで送ると、パソコンで開けます。

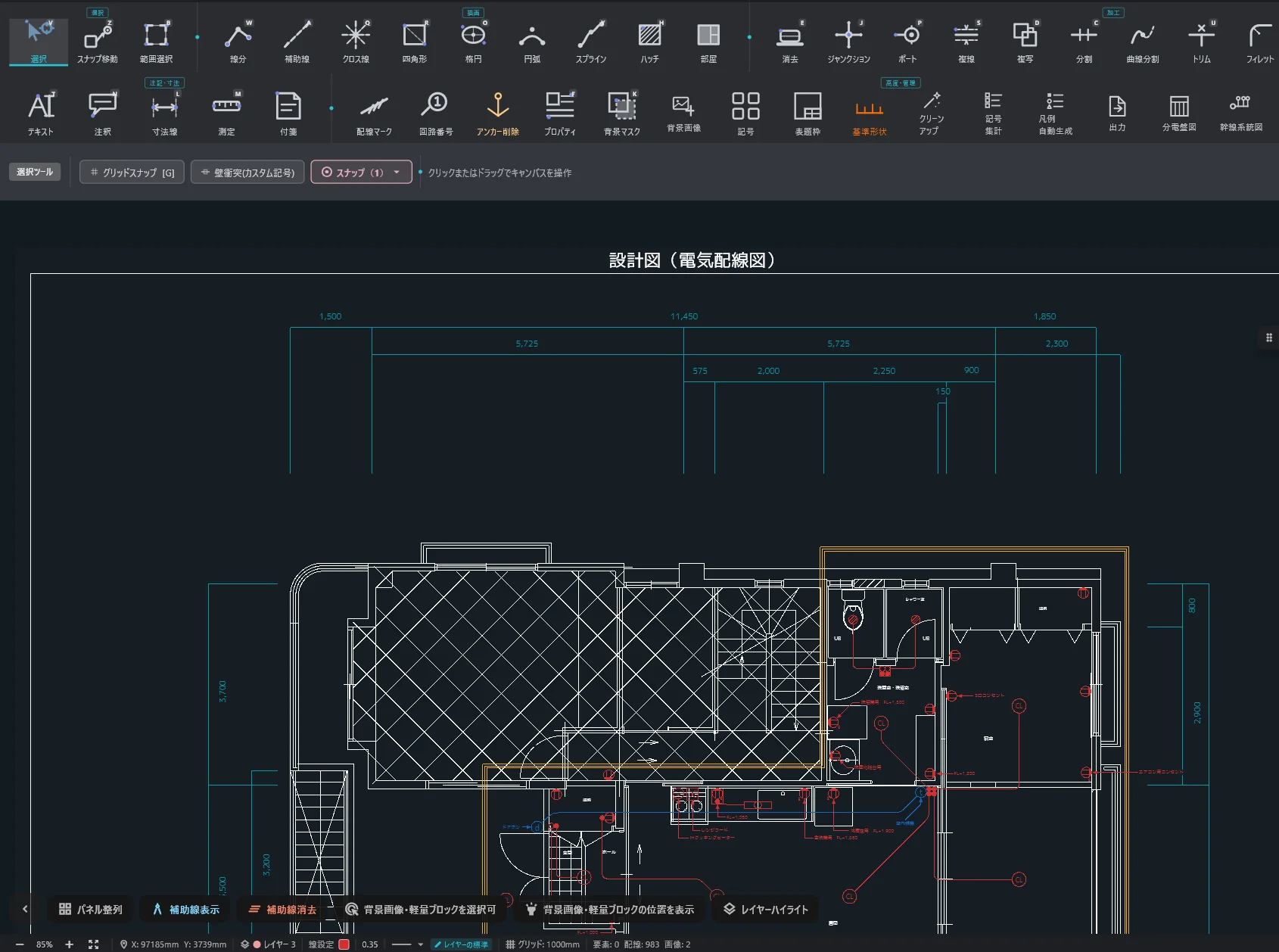

実際の作図画面。ツールバーは上から、選ぶ・描く・注記・自動生成・出力の順に並びます。
Jw_cadの.jwwファイルを、そのまま読み込み・書き出しできます。
図面作業の流れに沿って、電気設備の作図で手間のかかる部分を、専用の機能にしました。

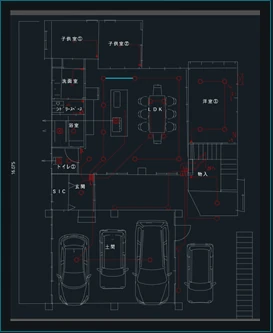

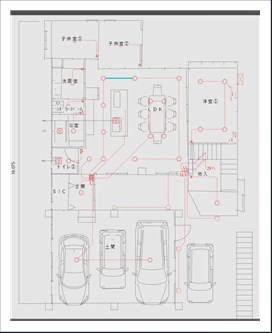

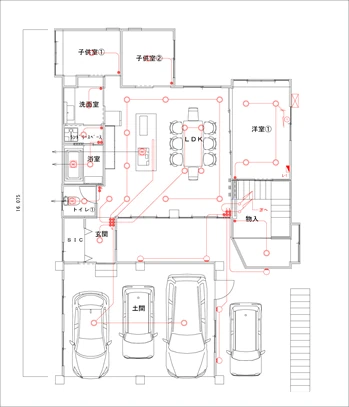

JWW・DXF・SVG・PNG/JPEG・PDFを取り込めます。PDFの図面は、画像として貼り付けるだけでなく、線分データへ自動で変換できます。
線分・記号・グリップ編集・スナップを、電気図面向けに最適化しました。記号の接続点や線の交点に吸い付くので、配線がずれません。

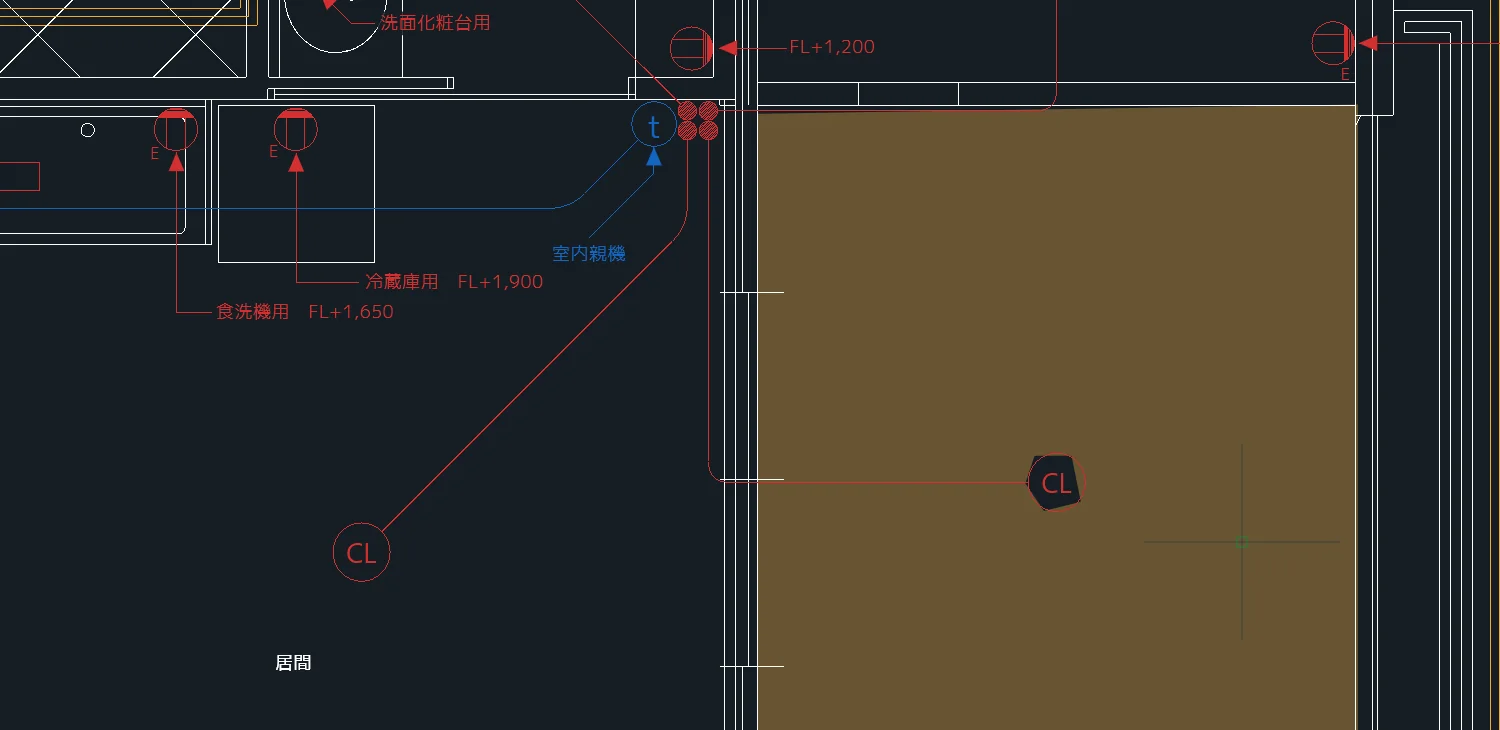

部屋の色分け・記号・引出線つきの注記
配線データから分電盤図・幹線系統図を作成し、用紙サイズに合わせて図枠・表題欄を自動で配置します。系統図づくりにかかっていた時間を、大きく減らします。
配線データから、ワンクリックで分電盤図を作成します。
幹線系統図も、同じ配線データから作成します。手作業で描いていた時間を、大幅にカットできます。
A3・A4などの用紙サイズを選ぶだけで、図枠と表題欄を自動で配置。提出用のフォーマットを、すぐに整えられます。
※ 上の図は、機能のイメージです。実際の画面ではありません。
JWW・DXF・PDFに書き出せます。独自形式（.dkd）で保存すれば、あとから続きを編集できます。

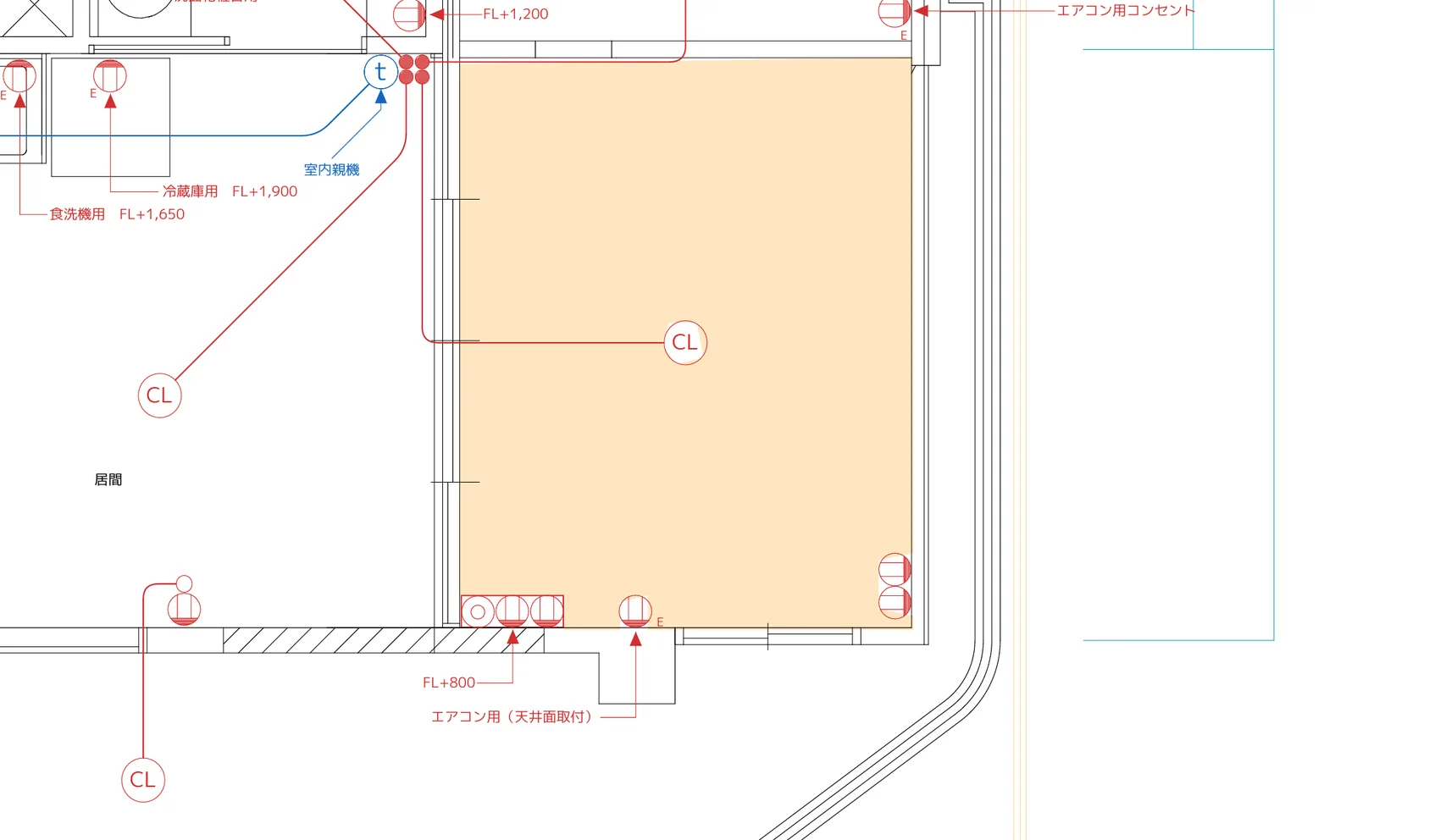

出力したPDF（部屋の塗り・記号・注記）
| 作図DRAW | 線分・補助線・四角形・楕円・円弧・スプライン・ハッチ・部屋 ／ 消去・複写・分割・トリム・フィレット・ミラー・矩形クリップ ／ テキスト・注釈・寸法線（ドラッグで移動）・測定 |
|---|---|
| スナップSNAP | ポートスナップ・交点スナップ・グリッドスナップ・追跡線・直交 |
| 電気ELECTRICAL | 電気記号（プリセット収録。自由に登録・編集）・配線マーク（芯数記号・注記）・回路番号（丸・菱形など）・ジャンクション・記号の集計・凡例の自動生成 |
| 自動生成AUTO | 分電盤図・幹線系統図・図枠と表題欄（A3・A4など） |
| 取り込みIMPORT | JWW・DXF・SVG・PNG/JPEG・PDF（線分へ自動変換）・スキャン図面のトレース・背景画像とマスク |
| 書き出しEXPORT | JWW・DXF・PDF・独自形式（.dkd） |
| 画面・操作WORKSPACE | 複数の図面をタブで同時に開く（最大10枚）・レイヤー（名前・表示・ロック）・窓ズーム／前の表示／内容に合わせる・コマンド履歴（F2）・クラシック表示への切り替え、アクセント色の選択 |
| 動作環境SYSTEM | Windows 10・11（64ビット）。図面データは、お使いのパソコンに保存されます。ライセンスの認証にインターネットを使いますが、一時的に接続できなくても使えます。 |
PDFの図面を取り込み、編集できる図面データにするまでを、1分ほどの動画で紹介しています。再生ボタンを押すと、YouTubeに接続して動画を読み込みます。
無料トライアルは、クレジットカードの登録なしで始められます。気に入ったら、そのまま月額プランに進めます。
月額プラン ／ 1ライセンス
2,200円／月（税込）
定期購入です。解約しない限り、毎月自動で更新されます。
お支払いは、クレジットカードです（決済はStripe）。詳しくは、特定商取引法に基づく表記と利用規約をご覧ください。
Windows PC専用のデスクトップアプリです（Windows 10・11、64ビット）。推奨スペックは、CPUがCore i5の世代以降、メモリが8GB以上です。Mac・スマートフォンでは動きません。
はい。クレジットカードの登録なしで、14日間の無料トライアルをご利用いただけます。
月額2,200円（税込）のサブスクリプションです。毎月自動で更新されます。いつでも解約でき、解約後も、お支払い済みの期間の終わりまでご利用いただけます。
購入完了のメールにある「サブスクリプション管理ページ」から、いつでも解約のお手続きができます。
取り込み：JWW・DXF・SVG・PNG/JPEG・PDF
書き出し：JWW・DXF・PDF・独自形式（.dkd）
はい。Jw_cadの.jwwファイルを、そのまま取り込めます。DXFやPDFで作成済みの図面も取り込めるので、これまでの図面を活かしながら移行いただけます。
お使いのパソコンにだけ保存されます。図面のデータが、当社のサーバーへ送られることはありません。
1つのライセンスで使えるパソコンは、1台までです。パソコンの買い替えや再インストールで上限に達したときは、support@elkdrawcad.com までご連絡ください。
ご不明点は、メールでお問い合わせください（support@elkdrawcad.com）。
器具番号の自動採番や部品表の自動生成など、継続的に機能を追加する予定です。最新情報は、Instagram（@elkdrawcad）でお知らせします。
現役の電気工事士自身が、自分たちが本当に欲しいCADとして、開発・運営しています。
開発しているのは、現役の電気工事士です。開発者自身が、Jw_cadからElk Draw CADに乗り換えて、日々の実務で使っています。現場で困ったことを、そのまま機能にしていきます。
インストールして、お手持ちのJWW・DXF・PDFの図面を開いてみてください。クレジットカードの登録は要りません。
Windows 10・11（64ビット）専用 ／ 月額2,200円（税込）
